Analiza pukotina i deformacija betona pomoću ZEISS ARAMIS sistema

Institut za primenjena istraživanja u građevinarstvu (IAB Weimar) u Nemačkoj već gotovo tri decenije razvija nove formulacije betona kako bi odgovorio na sve strože zahteve u pogledu bezbednosti, pouzdanosti i kvaliteta građevinskih konstrukcija.

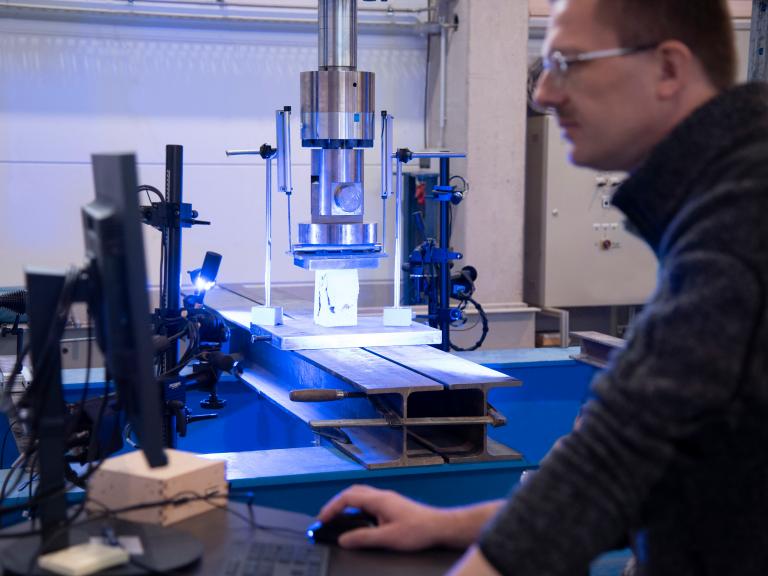

Tokom razvoja novih materijala sprovode se ispitivanja na pritisak, zatezanje i savijanje. Jedan od najvažnijih zadataka jeste precizno određivanje deformacija i graničnih opterećenja pri kojima dolazi do pojave prvih oštećenja i pukotina. Ranije su se za tu namenu koristile merne trake (strain gauges), koje su se postavljale na unapred odabrane pozicije za koje se pretpostavljalo da će biti kritične. Takav pristup nije omogućavao praćenje deformacija na celoj površini uzorka niti pouzdano određivanje mesta nastanka prve pukotine.

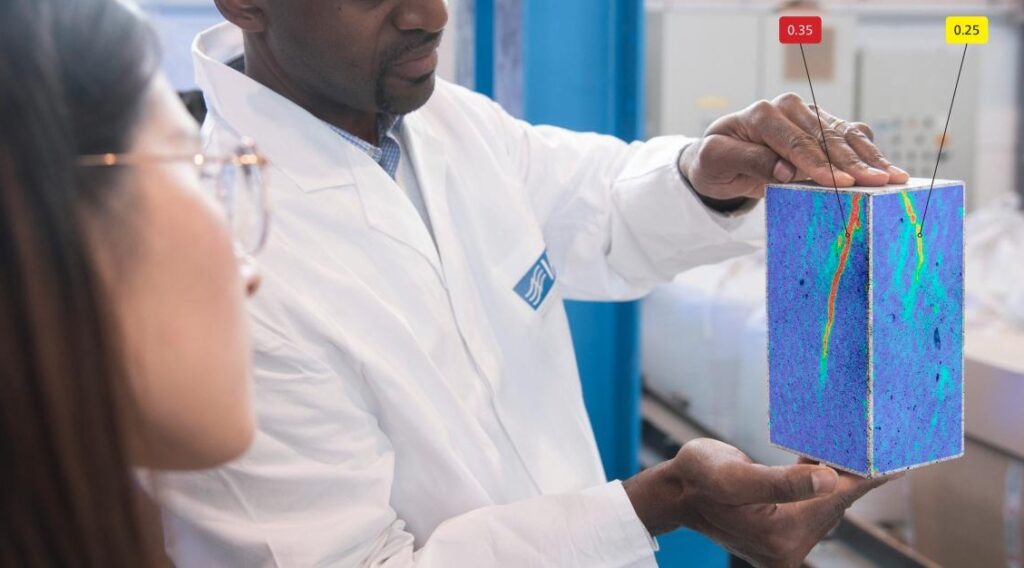

Primenom optičkog sistema ZEISS ARAMIS Adjustable, zasnovanog na tehnologiji digitalne korelacije slike (DIC), danas je moguće beskontaktno pratiti pomeranja i deformacije kompletne površine uzorka u realnom vremenu. Dva visokorezoluciona senzora generišu gustu mrežu trodimenzionalnih mernih podataka, omogućavajući detaljnu analizu nastanka i širenja pukotina tokom celog procesa ispitivanja. Budući da se meri čitava površina uzorka, nije potrebno unapred procenjivati gde će doći do oštećenja.

Prikupljeni podaci obrađuju se u softveru ZEISS CORRELATE, koji omogućava analizu više mernih oblasti u jedinstvenom koordinatnom sistemu, kao i poređenje rezultata dobijenih različitim mernim metodama. Virtuelni optički merači deformacija mogu se postaviti na bilo koju poziciju na uzorku, čak i nakon završetka ispitivanja, što istraživačima omogućava dodatnu analizu kritičnih zona.

Pored eksperimentalnih ispitivanja, rezultati merenja koriste se i za verifikaciju i unapređenje numeričkih simulacija, čime se povećava pouzdanost predviđanja ponašanja betonskih konstrukcija u realnim uslovima.
